SOL-50 Aufdachmontagesystem

SOL-50 ist ein universelles Montagesystem für Photovoltaikanlagen bis zu einer Rahmenhöhe von 50 mm von gerahmten Solarmodulen. Die im Kreuzverbund montierte Unterkonstruktion ist für nahezu alle Dacharten geeignet und bietet nicht nur einen ästhetischen Vorteil. Die Installationsausführung im Kreuzverbund bietet gegenüber herkömmlichen Photovoltaik- Aufdachmontagesystemen Vorteile, die bereits die Planung der Solarstromanlage vereinfachen: Die sich durch die Dachunterkonstruktion ergebenden Einschränkungen kommen gar nicht zum Tragen und die Anzahl der Schnittstellen zur Dachunterkonstruktion kann auf ein Minimum reduziert werden - da die auf das Generatorfeld einwirkenden Kräfte auch auf die Vertikalprofile verteilt werden können.

Zum Photovoltaik-Shop Referenzen für SOL-50

Das SOL-50 Photovoltaik Montagesystem kann sowohl auf Sparren- als auch auf Pfettendächern in allen nach DIN 1055 definierten Wind- und Schneelastzonen montiert werden. Über den Befestigungselementen können Dachunebenheiten von bis zu 60 mm ausgeglichen werden. Der größere Abstand zur Dacheindeckung, bedingt durch die SOL-50 Vertikalprofile, ermöglicht eine sehr gute Modulhinterlüftung - in den Sommermonaten sorgt das für einen höheren Wirkungsgrad der Solarstromanlage. Bei Trapezprofildächer kann wahlweise auf die kostengünstigere und schnellere Direktmontage zurückgegriffen werden, d. h. die Horizontalprofile werden direkt auf der Hochsicke des Trapezprofils verschraubt. Mit den optionalen Komponenten, wie Kabelfangnetz und Kabelführungsset bietet das SOL-50 Aufdachsystem einen erheblichen Mehrwert in Bezug auf Sicherheit und Langlebigkeit.

Die wichtigsten Installationsschritte:

  1. Dachhaken montieren
  2. Vertikalprofile auf Dachhaken-Vertikalaufsatz verschrauben
  3. Horizontalprofile auf Vertikalprofile verschrauben
  4. Kabelfangnetze anbringen
  5. Kabelführungsset und DC-Kabel verlegen
  6. Solarmodule verschalten Modulsicherungen einsetzen
  7. Abschlussblenden und Endkappen anbringen

Beispiele SOL-50 Einlegesystem

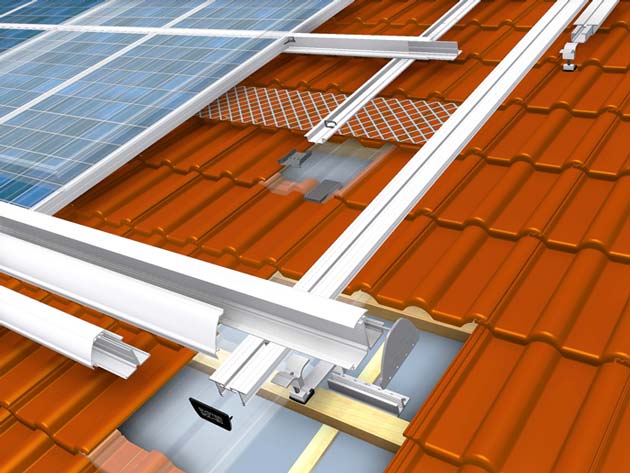

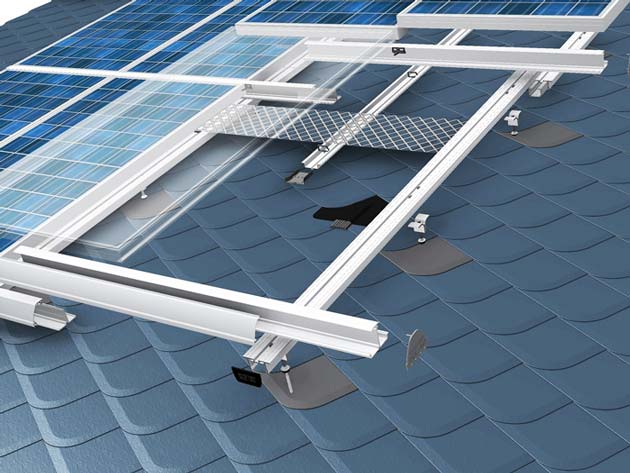

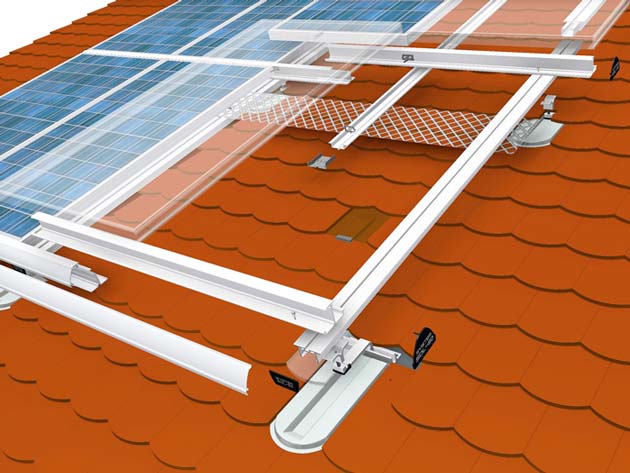

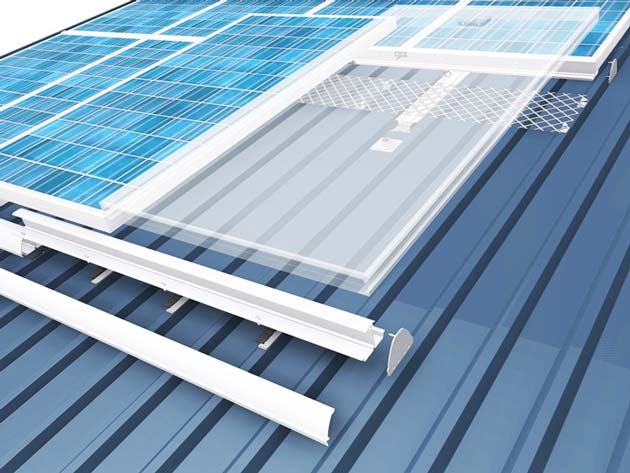

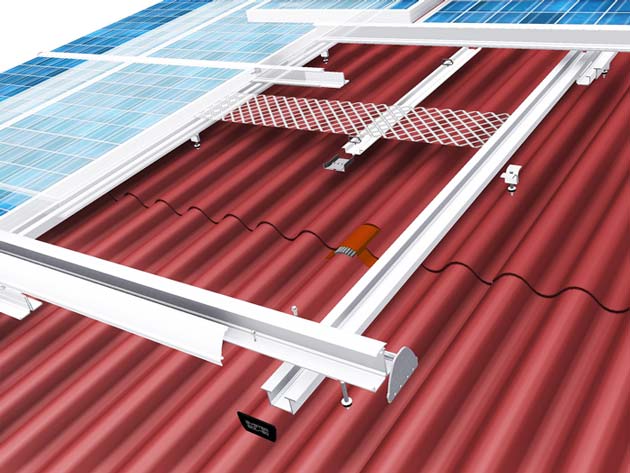

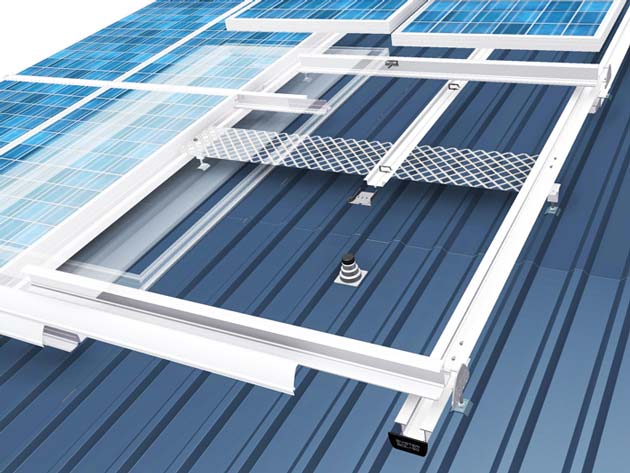

Pfannendachmontage, Biberschwanzdachmontage, Schieferdachmontage, Wellprofildachmontage, Trapezprofildachmontage
