DC-Überspannungsableiter-MS1000DC-PV/2+V
Die Preise sind ausschließlich für Geschäftskunden sichtbar und werden erst nach erfolgreicher Registrierung angezeigt.
Sofort lieferbar
| Zubehör-Typ | Überspannungsschutz |
|---|
Spezifikation siehe aktuelles Datenblatt.
Preis für größere Mengen auf Anfrage –jetzt anfragen.

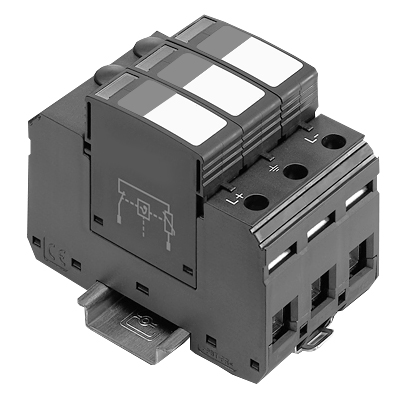

DC-Überspannungsableiter VAL-MS 1000DC-PV/2+V
- Typ 2 SPD für PV-Gleichspannungssysteme bis 1000 V DC
- Max. Ableitstoßstrom Imax 40 kA (8/20 µs), In 15 kA
- Steckbare, temperaturüberwachte Schutzmodule mit optischer Statusanzeige
- Y-Anschlusskonfiguration, Schutzpegel ≤ 3,7 kV, tA ≤ 25 ns
- Montage auf 35-mm-Tragschiene, Baubreite 3 TE
- Normkonform nach EN/IEC 61643-31; Schutzart IP20
Der DC-Überspannungsableiter VAL-MS 1000DC-PV/2+V ist ein modularer Typ-2-Ableiter für den Einsatz an PV-Strings und DC-Leitungen bis 1000 V DC. Er schützt zuverlässig vor transienten Überspannungen in Photovoltaik-Anlagen und bietet mit steckbaren, temperaturüberwachten Schutzmodulen eine wartungsfreundliche Lösung für professionelle Systemverkabelung und Anlagensicherheit.
Eigenschaften & Montagehinweise
Zweiteiliges Tragschienenmodul (3 TE) mit Y-Konfiguration und optischer Meldung je Steckmodul. Ableitvermögen bis 40 kA (8/20 µs), Nennableitstoßstrom 15 kA, Schutzpegel ≤ 3,7 kV, Ansprechzeit ≤ 25 ns. Nennlaststrom 80 A; höchste Dauerspannung UCPV 1170 V DC.
Montage im Innenraum auf 35-mm-DIN-Schiene; Schutzart IP20 (bei Verwendung aller Klemmstellen). Anschluss über M5-Schraubklemmen: 1,5…25 mm² flexibel / 1,5…35 mm² starr; Abisolierlänge 16 mm; Anzugsdrehmoment 3 Nm (1,5–16 mm²) bzw. 4,5 Nm (25–35 mm²). Gehäusematerial halogenfrei, UL 94 V-0. Einsatztemperatur −40…+80 °C.
Normen & Zulassungen: EN/IEC 61643-31 (PV Typ 2), UL-Daten u. a. VPR 3 kV, MCOV 1170 V DC. Für 2-polige isolierte und geerdete PV-Systeme.
Hersteller
Phoenix Contact ist ein führender Anbieter von Lösungen für Verbindungstechnik, Automatisierung und Überspannungsschutz. Die VALVETRAB-MS-Serie steht für millionenfach bewährte Qualität und hohe Modularität im industriellen PV-Einsatz. Weitere Informationen zur Marke finden Sie auf unserer Herstellerseite.
